Quarantäne-Teil 3: Anlegen der zusätzlichen Komponenten

Nachdem wir im letzten Blog-Kapitel alle Komponenten eines Data Flows durchlaufen konnten und dazu erkennen konnten, ob eine Fehlerbehandlung möglich und noch nicht vorhanden ist, müssen wir nun die Fehlerbehandlung in diesen Fällen einbauen.

Die Fehlerbehandlung soll wie folgt funktionieren:

  • Fehlerbehandlung auf Redirect Row einstellen
  • Den Error Output in eine neu zu erstellende Derived Column leiten.
  • In der Derived Column sollen einige zusätzliche Attribute wie Fehlermeldung, aber auch Primärschlüssel hinzugefügt werden
  • Das Ergebnis läuft dann in einen UNION ALL, der bereits im Paket existiert.

Damit ist die Quarantäne noch nicht ganz fertig. Das UNION ALL führt dann zu einem SQL-Server-Ziel. Dort werden die Spalten aus der Union All in die Datenbank geschrieben. Diesen Teil habe ich, da er nur einmal (je Data Flow) zu erstellen ist, aber manuell gelöst. Hier ist der Aufwand geringer als eine automatisierte Lösung zu implementieren.

Fehlerbehandlung auf Redirect Row umstellen

Interessanter Weise gibt es unterschiedliche Arten von Fehlerbehandlungen in SSIS. Bei manchen Komponenten wird die Fehlerbehandlung einzeln für jede Spalte (z.B. derived column) definiert, in anderen nur global für die gesamte Komponente, in manchen auch für beides.

Der Lookup hat beide Fehlerbehandlungen:


Hier ein Beispiel für die Fehlerbehandlung einer Derived Column:


Im Advanced Editor sieht das dann so aus:


Und die globale Komponenten-Fehlerbehandlung wird nicht verwendet:


Wichtig ist zu bemerken, dass diese Einstellungen natürlich nicht in dem Error Output, sondern in dem normalen (bzw. allen normalen) Output(s) und Input(s) gemacht werden müssen.

Deswegen durchläuft der Code alle Inputs und alle Spalten aller Inputs und das gleiche für die Outputs:

For Each outp As IDTSOutput100 In comp.OutputCollection
‚ globale Fehlerhandlung
If outp.ErrorRowDisposition = DTSRowDisposition.RD_FailComponent Then
outp.ErrorRowDisposition = DTSRowDisposition.RD_RedirectRow
End If
If outp.TruncationRowDisposition = DTSRowDisposition.RD_FailComponent Then
outp.TruncationRowDisposition = DTSRowDisposition.RD_RedirectRow
End If
‚Fehlerbehandlung je Spalte
For Each col As IDTSOutputColumn100 In outp.OutputColumnCollection
If col.ErrorRowDisposition = DTSRowDisposition.RD_FailComponent Then
col.ErrorRowDisposition = DTSRowDisposition.RD_RedirectRow
End If
If col.TruncationRowDisposition = DTSRowDisposition.RD_FailComponent Then
col.TruncationRowDisposition = DTSRowDisposition.RD_RedirectRow
End If
Next col
Next outp

Und das gleiche für die Inputs:

For Each inp As IDTSInput100 In comp.InputCollection . . .

Am besten merkt man sich noch in einer boolschen Variablen, ob ein Redirect Row eingestellt wurde. Nur dann darf man nämlich den nächsten Schritt machen.

Dies ist wichtig, da die Fehlermeldungen bei der SSIS-API-Entwicklung meist kryptisch sind, da .NET-Wrapper von der API verwendet werden.

Eine Derived Column-Komponente erstellen

Wir erstellen sie so:

’neue Derived Column
Dim compDerivedCol As IDTSComponentMetaData100 = pipe.ComponentMetaDataCollection.New()
compDerivedCol.ComponentClassID = „DTSTransform.DerivedColumn“
Dim DesignDerivedTransformColumns As CManagedComponentWrapper = compDerivedCol.Instantiate()
DesignDerivedTransformColumns.ProvideComponentProperties()
compDerivedCol.Name = „Fehler_“ & comp.Name
compDerivedCol.InputCollection(0).ExternalMetadataColumnCollection.IsUsed = False
compDerivedCol.InputCollection(0).HasSideEffects = False

Man beachte das Initiate(). Dadurch wird die derived Column wie im Visual Studio auch instantiiert. Das heißt, man kann auf alle Voreinstellungen zugreifen.

Den Fehler-Output und die Derived Column verbinden

Hierzu legt man einen neuen Pfad an, der den Error Output (den wir im letzten Blog gefunden und gemerkt hatten) mit der Derived Column verbindet:

Dim path As IDTSPath100 = pipe.PathCollection.New()
path.AttachPathAndPropagateNotifications(comp.OutputCollection(nrOfErrorOutput), compDerivedCol.InputCollection(0))

Zusätzliche Spalten in der Derived Column anlegen

Da man das immer wieder braucht, habe ich dazu eine Methode erstellt.

Diese erhält als Parameter:

  • die Komponente (compDerivedCol)
  • den Namen der Spalte
  • den Datentyp, also zum Beispiel Microsoft.SqlServer.Dts.Runtime.Wrapper.DataType.DT_I4
    Hier kann man wunderbar den vorhandenen enum verwenden.
  • die Länge des Datentyps – nur bei Strings (o.ä.) nötig. Bei Integer kann man 0 angeben. Das System macht es automatisch richtig.
  • Die Formel, also z.B. „(DT_WSTR,50)@[System::PackageName]“ für den Paketnamen – oder zum Auswerten eigener Variablen. Die Formel darf keine Anführungszeichen (“) enthalten.
  • Optional die LineageID – dazu komme ich im Anschluss

Hier der Code:

Private Sub addNewColumn2DerivedComponent(derivedColumnComponent As IDTSComponentMetaData100, name As String, dataType As Wrapper.DataType, dataTypeLaenge As Integer, expression As String, Optional lineageIDKeyColumn As Integer = 0)
Dim neueSpalte As IDTSOutputColumn100 = derivedColumnComponent.OutputCollection(0).OutputColumnCollection.New()
neueSpalte.Name = name
neueSpalte.SetDataTypeProperties(dataType, dataTypeLaenge, 0, 0, 0)
neueSpalte.ExternalMetadataColumnID = 0
neueSpalte.ErrorRowDisposition = DTSRowDisposition.RD_IgnoreFailure
neueSpalte.TruncationRowDisposition = DTSRowDisposition.RD_IgnoreFailure

Dim neueSpalteProp As IDTSCustomProperty100 = neueSpalte.CustomPropertyCollection.New()
neueSpalteProp.Name = „Expression“
If lineageIDKeyColumn = 0 Then
neueSpalteProp.Value = expression
Else
neueSpalteProp.Value = „(DT_WSTR,“ & dataTypeLaenge & „)#“ + lineageIDKeyColumn.ToString()
End If
neueSpalteProp = neueSpalte.CustomPropertyCollection.New()
neueSpalteProp.Name = „FriendlyExpression“
neueSpalteProp.Value = expression

End Sub

Hier einige Erklärungen dazu:

  • Am Anfang wird die Spalte angelegt mit dem entsprechenden Namen und Datentyp
  • Die derived column hat als Fehlertyp “Ignore Failure”, weil wir ja sonst die Idee der Quarantäne ad absurdum führen würden.
  • Dann werden zwei Properties angelegt, die notwendig sind – die Expression und die “friendly expression”. Mit der “Expression” rechnet SSIS, die “friendly expression” wird angezeigt.

Und jetzt die Geschichte mit der lineage-ID, wie versprochen:

Man kann auch in den Formeln (expression) auf bestehende Spalten zugreifen. Das funktioniert über die lineage-Id der Spalte, also beispielsweise so “(DT_WSTR,50)#17”. Die “friendly expression” muss nicht unbedingt angegeben werden.

Die lineage-ID kann man sich ermitteln, indem man alle Spalten des Inputs durchläuft und den Namen der Spalte kennt. Allerdings kommt dabei der Wrapper für managed code zum Einsatz, den ich vorher bereits angedeutet habe. Wir benötigen nämlich hier Designer-Funktionalität, wie sie im Visual Studio auch vorhanden ist. Deswegen sieht der Code etwas hässlich aus:

Private Function findeSpalte(comp As IDTSComponentMetaData100, nameSpalte As String, ByRef nameSpalteGefunden As String) As Integer
Dim inp As IDTSInput100 = comp.InputCollection(0)
Dim virtualInp As IDTSVirtualInput100 = inp.GetVirtualInput()
Dim virtualInpCols As IDTSVirtualInputColumnCollection100 = virtualInp.VirtualInputColumnCollection
Dim designer As CManagedComponentWrapper = comp.Instantiate()

nameSpalteGefunden = „“

For Each virtualCol As IDTSVirtualInputColumn100 In virtualInpCols
If virtualCol.Name = nameSpalte Then
designer.SetUsageType(inp.ID, virtualInp, virtualCol.LineageID, DTSUsageType.UT_READONLY)
nameSpalteGefunden = nameSpalte
Return virtualCol.LineageID
End If
Next

Return 0
End Function

Diese Funktion stellt auch den UsageType der Spalte auf Readonly. Dies erscheint zunächst unnötig, ohne dies funktioniert es  aber nicht. Dies spiegelt wider, was der Advanced Editor für die Spalten anzeigt, die in den Formeln verwendet werden:


In diesem Beispiel wurde die EinrichtungID-Spalte in einer Formel verwendet.

So habe ich die Primärschlüssel, die ich in der Quarantäne-Tabelle mit protokollieren wollte, gefunden.

Die Derived Column mit der UNION ALL verbinden

Das funktioniert genauso wie der Pfad zur derived column, muss also nicht im Detail beschrieben werden.

Damit sind wir nun fast fertig. Es sind lediglich ein paar Besonderheiten zu beachten – s. nächster Blog-Eintrag.

Quarantäne-Teil 2: Schleife über alle Komponenten eines Data Flows und Untersuchung bestehender Fehlerbehandlung

In dem letzten Blog-Eintrag hatten wir eine Schleife um alle Data Flows erstellt und eine Data Flow identifizieren können.

Heute wollen wir eine Schleife über alle Komponenten bauen und die Komponenten etwas genauer analysieren, insbesondere auf vorhandene Fehlerbehandlung.

Im letzten Kapitel hatte wir eine Methode processAllExecutables geschrieben. Diese enthielt in einer Schleife ein Executable mit Variablennamen e.

Über

If TypeOf e Is TaskHost Then

hatten wir ermittelt, dass es sich um einen Data Flow handelt.

Schleife über alle Komponenten

Nun erstellen wir uns zunächst ein paar Variablen:

Dim th As TaskHost
th = CType(e, TaskHost)
Dim name As String
name = CType(e, TaskHost).Name

If TypeOf th.InnerObject Is
Microsoft.SqlServer.Dts.Pipeline.Wrapper.MainPipe Then
Dim pipe As MainPipe = CType(th.InnerObject, MainPipe)

End If

Diese bedeuten:

  • den Namen des Data Flows in name
  • In th steht der TaskHost, also Data Flow
  • Der th hat ein inneres Objekt, die sogenannte Main Pipe. Diese beinhaltet weiterhin alle Data Flow-Komponente. An ihr sind wir also im besonderen interessiert. Wir haben sie in der Variablen pipe gespeichert.

Nun ist es ganz einfach alle Komponenten eines Data Flows zu durchlaufen, da sie in der Collection ComponentMetaDataCollection des MainPipe-Objekts enthalten sind:

For Each comp As IDTSComponentMetaData100 In pipe.ComponentMetaDataCollection

Next comp

Identifikation des bestehenden Error Handlings

Als erste wollen wir wissen, ob diese Komponente überhaupt grundsätzlich über ein Error Handling verfügen kann. Überraschender Weise gibt es nämlich Komponenten, an die man kein Error Handling anschließen kann, z.B. MultiCast, Union all, aber auch eine Skript-Komponente, die ja definitiv einen Fehler erzeugen kann.

Wie erkennen wir nun, ob eine Komponente ein Error Handling zulässt?

Jede Komponente hat eine Input- und eine OutputCollection. Diese sieht man auch in SSIS im erweiterten Editor, so z.B. bei einer Derived Column:


Auf der linken Seite sehen wir 3 Ports dieser Komponente. Davon finden sich im Objekt-Modell der erste in der InputCollection und die anderen beiden in der OutputCollection. Der Fehler-Output unterscheidet sich nun von anderen Outputs dadurch, dass die Property IsErrorOut auf true gesetzt ist.

Wenn wir nun die OutputCollection durchlaufen, können wir den Error Output ermitteln bzw. erkennen, dass diese Komponente gar keinen Error Output ermöglicht.

Wichtig! Wie in der SSIS-Oberfläche auch, sind diese Outputs sichtbar unabhängig davon, ob sie nachher mit Pfaden zu einer anderen Komponente verknüpft sind. Wenn also ein Error Output nicht im Objektmodell vorhanden ist, heißt das, dass keine Fehlerbehandlung für dieses Komponente möglich ist, nicht etwa, dass nur noch keine definiert worden ist.

Was uns jetzt noch interessiert ist, ob für diese Komponente, wenn sie einen Error Output hat, dieser bereits verwendet wird. Das ist dann der Fall, wenn es einen Pfad gibt, der den Error Output als Beginn des Pfades hat. Programmatisch bedeutet das, dass wir die PathCollection durchlaufen müssen und alle Anfangspunkte des Pfades mit dem IdentificationString des Error Outputs vergleichen müssen.

Ich habe das so implementiert:

‚ermittle Error Output
Dim hatErrorOutput As Boolean = False
Dim nrOfErrorOutput As Byte = 0
Dim ErrorOutputSchonVerwendet As Boolean = False

For outpNr As Integer = 0 To comp.OutputCollection.Count – 1
‚Ist das ein Error Output?
If comp.OutputCollection(outpNr).IsErrorOut Then
‚ja!
hatErrorOutput = True
nrOfErrorOutput = outpNr
‚wird dieser Error Output schon in einem Pfad benutzt?
’schaue nach in pipe.PathCollection
Dim id As String
id = comp.OutputCollection.Item(outpNr).IdentificationString
For p As Integer = 0 To pipe.PathCollection.Count – 1
If pipe.PathCollection(p).StartPoint.IdentificationString = id Then
ErrorOutputSchonVerwendet = True
End If
Next p
End If
Next outpNr

Somit wissen wir

  • ob die Komponente ein Error Handling erlaubt (hatErrorOutput)
  • ob für diese Komponente ein Error Handling bereits definiert ist (ErrorOutputSchonVerwendet). Diesen Fall soll unser Quarantäne-Algorithmus nämlich ignorieren (Da hat sich der Entwickler des Pakets ja was dabei gedacht)

NULL-Werte bei Lookups

Lookups kommen bei SSIS-Data Flows ziemlich häufig vor. Zum Beispiel müssen bei der Verarbeitung von Fakten-Sätzen enthaltene Dimensions-Referenzen umgesetzt werden. Zum Beispiel könnte es sein, dass Deutschland im Quellsystem ‘D’ ist, im DWH aber mit 49 abgebildet wird.

Das ist mit Lookups natürlich ganz einfach.

Nun kommt es aber vor, dass nicht alle Fakten eine Referenz auf ein Land haben müssen, also NULL sind. Diese sollen dann auch NULL bleiben.

Wie kann eine solche Aufgabe gelöst werden?

Die Standard-Lösung wird so aussehen:

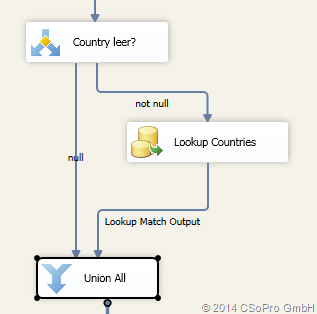

Vor dem Lookup wird über einen Conditional Split überprüft, ob das Land leer ist:

  • Wenn ja, dann wird der Zielwert auch auf NULL gesetzt
    (Dafür muss nichts gemacht werden, da dies beim folgenden UNION ALL automatisch erfolgt)
  • Wenn nein, dann wird der Lookup durchgeführt

Danach werden beide Pfade über einen UNION wieder zusammengeführt:


In meinem Beispiel sieht die Lookup-Quelle so aus:

SELECT N’D‘ as Country, 49 as nummer
UNION ALL
SELECT N’A‘ as Country, 43 as nummer
UNION ALL
SELECT N’CH‘ as Country, 41 as nummer

Diese Vorgehensweise hat mehrere Nachteile:

  • Über das UNION ALL wird immer ein neuer Buffer angelegt, was insbesondere bei großen Data Flows unnötig Speicher belegt (UNION ALL ist semi-blocking)
  • Die Lösung ist einigermaßen komplex
  • Falls eine Sortierung vorliegt, geht die Sortierung durch das UNION ALL verloren. Dies sollte nicht durch den Einsatz eines MERGE verhindert werden, da dies die Performance sehr negativ beeinflussen kann (vielleicht schreibe ich dazu mal einen eigenen Blog-Eintrag)

Deswegen hatten wir nach einer besseren Lösung gesucht:

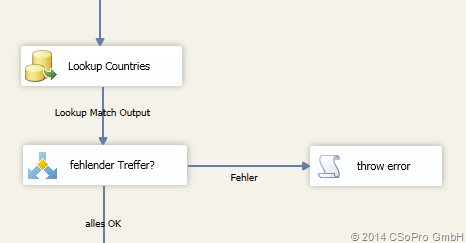

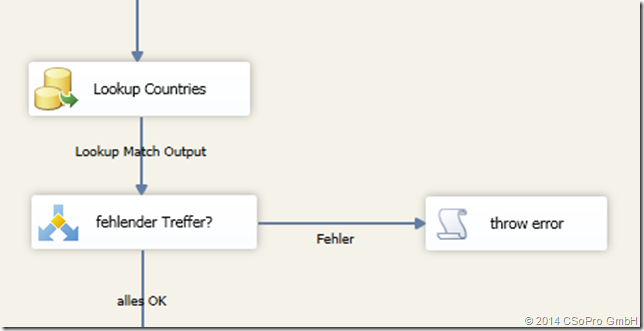

Der erste Ansatz war folgender: Wir können beim Lookup Nicht-Treffer ignorieren und danach überprüfen, ob wir ein Mapping übersehen haben und dann selbst einen Fehler schmeißen:

imageDer Conditional Split enthält folgende Bedingung:

!(ISNULL(Country)) && ISNULL(nummer)

In der Skriptkompopnente wird ein Fehler mit folgendem Code erzeugt:

public override void Input0_ProcessInputRow(Input0Buffer Row)
{
    bool p=false;
    ComponentMetaData.FireError(10, „Testkomponente“, „Country was not null, but could not be mapped to a country number“, „“, 0, out p);
}

Dieser Ansatz hat folgenden Vorteil:

  • Alle Komponenten sind synchron, benötigen also keine zusätzlichen Buffer.

– aber auch folgende Nachteile:

  • Die Lösung ist noch komplexer
  • Die Lösung ist unübersichtlich und schlechter wartbar, da ohne die Skriptkomponente der Lookup falsch programmiert wäre. Das muss aber der wartende Mitarbeiter wissen. Außerdem ist ein Error Handling “Fehler ignorieren” irreführend.
  • Skript-Komponenten haben selbst keinen Fehler-Output. Damit kann eine Skript-Komponente leider nicht mit der vorhin vorgestellten Quarantäne-Idee automatisch korrigiert werden.

Die beste Lösung ist somit eine ganz einfache:

Wir  stellen den Lookup wieder auf Fehler bei einem Nicht-Treffer. Wir ergänzen die Quelle des Lookups um NULL-Werte, also in meinem Beispiel

SELECT N’D‘ as Country, 49 as nummer
UNION ALL
SELECT N’A‘ as Country, 43 as nummer
UNION ALL
SELECT N’CH‘ as Country, 41 as nummer
UNION ALL
SELECT NULL, NULL

bzw. allgemein

SELECT * FROM <lookup-tabelle>
UNION ALL
SELECT NULL, NULL

Dann sieht der Data Flow ganz einfach aus:


Dies hat natürlich etliche Vorteile:

  • Die Lösung ist super-einfach.
  • Die Lösung ist natürlich synchron und somit sehr schnell.

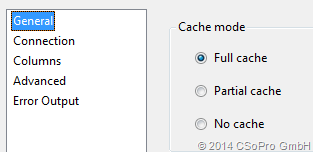

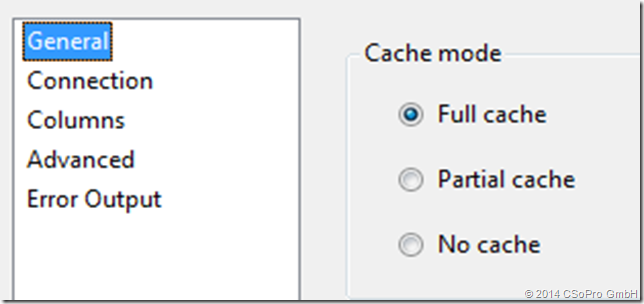

Allerdings funktioniert diese Lösung nur, wenn Full Cache eingestellt ist:


Dies ist aber eh die meistens verwendete (da performanteste) Variante.

Die Ursache, warum die anderen Cache-Einstellungen nicht funktionieren, liegt darin, dass im SQL NULLs anders verwendet werden (sie können nicht mit = abgeprüft werden). In den anderen Cache-Einstellungen würden SQLs wie SELECT * FROM <lookuptabelle> where Country = NULL ausgeführt.

Error Handling im Data Flow eines SSIS-Pakets

In den meisten Komponenten innerhalb eines Data Flows in einem SSIS-Paket können als Error Handling folgende Einstellungen getroffen werden:

Englisch Deutsch Bemerkung
Fail Component Fehler bei Komponente Dies ist die Standard-Einstellung. Sie führt dazu, dass bei einem – wie auch immer gearteten Fehler – der gesamte Data Flow fehlschlägt. Noch nicht verarbeitete Daten werden nicht weiter verarbeitet.
Ignore Failure Fehler ignorieren Diese Einstellung würde bedeuten, dass trotz des Fehlers normal weitergearbeitet wird. Dies ist in der Regel nicht sinnvoll.
Redirect Row Zeile umleiten Die fehlerhafte Zeile wird umgeleitet und der aufgetretene Fehler kann durch einen speziellen Ablauf behandelt werden.

In der Regel ist es sinnvoll, während der Entwicklung “Fail Component” einzusetzen. Während der Entwicklung und der Tests möchte man ja schließlich wissen, ob und wenn ja, welche Fehler auftreten, damit man sie programmatisch beheben kann.

Auch für den produktiven Einsatz kann diese Einstellung sinnvoll sein, da sie dafür sorgt, dass keine fehlerhaften Daten ins DWH übernommen werden.

Auf der anderen Seite ist die Einstellung problematisch, da dann ein fehlerhafter Satz die ETL-Strecke zum Erliegen bringt. In einem meiner Projekte laden wir alle 10 Minuten aus einem Quellsystem, das sehr großzügig mit Eingaben vorgeht.  Für dieses Projekt haben wir eine Quarantäne definiert:

Alle Komponenten sollen auf “Redirect Row” gestellt werden und diese fehlerhaften Sätze werden in eine Quarantäne-Tabelle geschrieben (unter Angabe des Primärschlüssels und des aufgetretenen Fehlers).

Danach müssen noch “halbe” Datensätze entfernt werden – es kann ja sein, dass in einem Vater-Satz ein Fehler auftritt und dieser in die Quarantäne läuft, aber alle Kinder-Sätze (der 1:n-Beziehung) richtig durchlaufen würden. Diese sollen dann aber natürlich nicht im DWH landen.

Die Umstellung der Komponenten auf “Redirect Row” wollten wir dabei nicht manuell durchführen, da wir Data Flows mit ca. 150 Komponenten haben. Deshalb haben wir ein (VB).NET-Programm erstellt, das via SSIS API diese Komponenten umstellt. Dieses Programm werde ich in den nächsten Blog-Einträgen vorstellen.
